◆适用范围

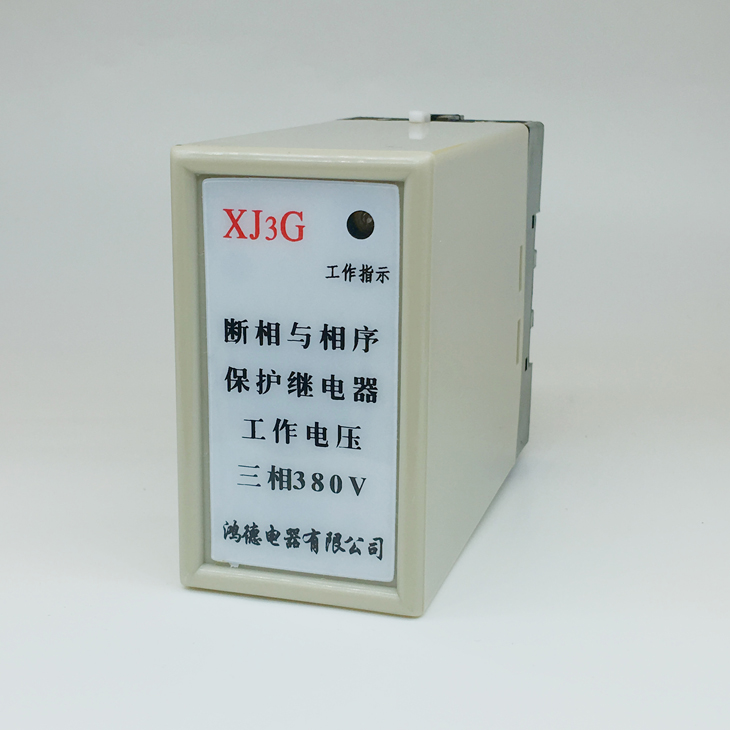

XJ系列断相与相序保护继电器（以下简称继电器）适应于交流50HZ,电压三相380V的电力系统中，作三相交流电源的断路、相序、三相不平衡故障状态的保护控制只用，具有性能可靠、适应范围广、使用方便等特点。
◆型号及含义
◆技术参数
|
额定工作电压 |
AC 50HZ 三相380V |
|
保护功能
|
断相与错相 |
|
触点容量 |
AC380V 5A COSΦ=1 |
|
触点数量
|
一对常开 一对常闭 |
|
使用寿命
|
机械:5,000,000次 |
|
使用周围温度
|
-10 ~+50℃ |
|
使用周围湿度
|
MAX 85%RH |
|
安装方式
|
装置式或导轨式 |
◆保护器动作时间与动作指示状态见下表：
|
产品型号 |
保护功能 |
保护动作时间 |
指示状态 |
|
XJ2 |
断相与三相电压不平衡 |
≤2S |
灯亮：正常 灯灭：保护 |
|
XJ3-G |
断相、相序、三相电压不平衡 |
≤2S |
灯亮：正常 灯灭：保护 |
|
XJ5 |
断相、相序、三相电压不平衡 |
≤2S |
灯亮：正常 灯灭：保护 |
注：在应用电路中，当断相发生在接线端1、2、3和电源A、B、C三相之间时，保护器才起保护作用。
◆接线图
◆外型尺寸及安装尺寸（mm）
