◆功能特性
▼使用专用CMOS IC，具省电、稳定及准确之特性。
▼使用 Y-40 之专用框架，即可将露出型转变为埋入型。
▼具有五种（NA,NB, NC, ND, NE） 不同时间系列可供选择。
▼每一种时间系列皆可藉由指拨开关切换四种不同的时间范围。
▼具有A/B MODE切换开关，可以自由选择A MODE（2C，即两组限时接点）或B MODE（1A1C，即一组瞬时接点和一组限时接点）的操作模式。
◆规格
|
操作电压 |
DC(V):12,24,48 |
|
操作电压范围
|
额定操作电压的85~110% |
|
电源频率
|
50 /60 Hz |
|
接点容量 |
250VAC 5A 电阻性负载 |
|
复归时间
|
MAX 0.1s |
|
消耗功率
|
约5VA |
|
使用寿命
|
机械:5,000,000次 |
|
使用周围温度
|
-10 ~+50℃ |
|
使用周围湿度
|
MAX 85%RH |
|
重量
|
约88g |
◆型式分类
|
型式 |
可调型 |
多段可调型 |
||||
|
输出接点 |
1C |
2C |
1A1C |
Mode A / B |
||
|
型号 |
AH3-1 |
AH3-2 |
AH3-3 |
AH3-NA |
AH3-NB |
AH3-NC |
|
时间范围 |
1, 3, 6, 10, 12,30, 60sec |
1S/10S/1M/10M
|
3S/30S/3M/30M
|
6S/60S/6M/60M |
||
|
型号 |
|
|
|
AH3-ND |
AH3-NE |
|
|
时间范围 |
|
1M/10M/1H/10H |
3M/30M/3H/30H |
|
||

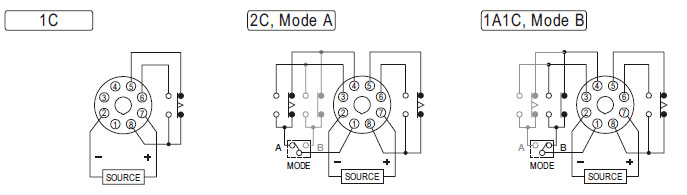

◆接线图

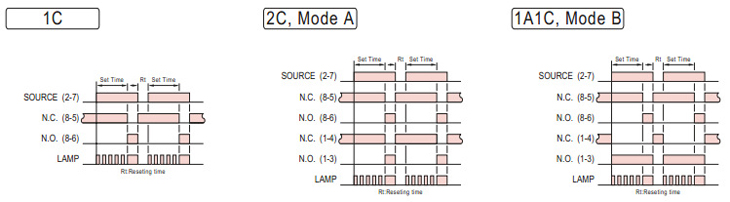

◆时序图
◆外型尺寸（mm）
