◆功能特性
▼适合于接点计数。
▼两种信号输入方式任选其一 ：接点输入或配接近开关输入(NPN)。
▼4位LED显示，数字开关设定。
▼X1，X10，X100倍率选择。
▼DIN(48X48mm)面板尺寸，体积小、性能可靠。
◆产品选型（注意）
DH48J(HD48J)，为8个插脚,可选开关型或接近型（配合接近开关NPN）。
DH48J-A(HD48J-A)，为11个插脚,可选有记忆或无记忆功能。
◆规格
|
操作电压 |
AC/DC 100~240V或AC/DC 12~24V |
|
计数范围
|
1~9999(x1,x10,x100倍率 通过拨码开关预置) |
|
电源频率
|
50 /60 Hz |
|
触点容量 |
AC 220V 5A(阻性) |
|
最大计数速度 |
30次/秒 |
|
最小计数脉宽
|
15ms |
|
计数信号输入
|
两种信号输入方式任选其一 ：接点输入或接近开关输入(NPN) |
|
停电记忆 |
无；如有需要可订做记忆功能 |
|
消耗功率
|
约4VA |
|
使用寿命
|
机械:5,000,000次 |
|
显示 |
0.25英寸 LED数字显示 |
|
开孔尺寸
|
45X45mm |
|
安装方式 |
面板式、装置式、导轨式 |
|
使用周围湿度
|
MAX 85%RH |
|
重量
|
约200g |
◆接线图

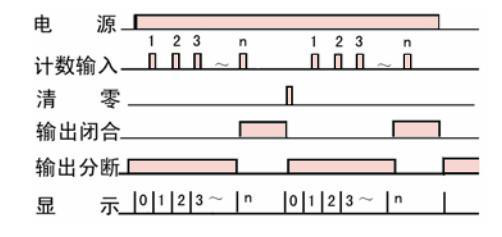

◆时序图

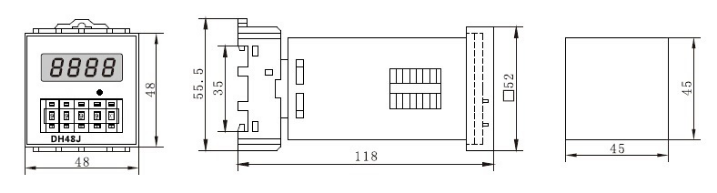

◆外形尺寸
◆注意事项
1. 本产品适合于接点信号计数，或使用晶体管或光电开关或接近开关等传感器信号输入计数。
2. X10即每输入10个计数信号计数器显示为1,X100即每输入100个计数信号计数器显示为1。可与米轮连接作计米器。
3. 先预置好所需的功能和数值后使用，在运行中改变设定值无效，必须重新上电或复位才能有效。
