◆ 特点
▼最通用的廉价累时器。
▼DIN 48X24mm标准面板尺寸，可扩展成 50X60mm。
▼内部自带电源，不需外接，内置锂电池。
▼可输入接点信号，电压信号及市电作为技术信号。
▼6位或8位LCD显示。
▼无机械磨损，寿命长，可替代电磁式计数器。
◆型号含义
|
显示方式 |
LCD(液晶显示) |
|||||||||
|
复位方式 |
外部端子/面板按钮 复位 |
外部端子复位 |
||||||||
|
显示位数 |
6位(字高6.7mm)
|
8位(字高6.5mm)
|
||||||||
|
计数输入 |
无电压输入 （接点或晶体管输入） |
直流电压输入 （DC4-30V） |
交流电压输入 AC/DC100~240V输入 |
无电压输入 （接点或晶体管输入） |
直流电压输入 （DC4-30V） |
|||||
|
复位输入
|
无电压输入 |
|||||||||
|
计数速度 |
10次/秒 |
200次/秒 |
10次/秒 |
200次/秒 |
10次/秒 |
10次/秒 |
10次/秒 |
200次/秒 |
10次/秒 |
200次/秒 |
|
型 号 |
DHC3J-6L |
DHC3J-6H |
DHC3J-6VL |
DHC3J-6VH |
DHC3J-6AL |
DHC3J-8AL |
DHC3J-8L |
DHC3J-8H |
DHC3J-8VL |
DHC3J-8VH |
◆技术参数
|
电源 |
内部电源 |
|
电池寿命
|
≥ 6年(25℃) |
|
计数范围
|
0~999999/99999999 |
|
最小信号输入
|
DHC3J-L 50ms(10次/秒) |
|
DHC3J-H 2.5ms(200次/秒) |
|
|
复位最小脉宽
|
≥0.2秒 |
|
重量
|
约60g |
|
安装方式
|
面板式 |
|
开孔尺寸
|
22.2X45mm |
|
电压输入
|
直流电压输入L:0~2V H:4~30V (H有效) |
|
输入阻抗≥4.7KΩ |
|
|
交流电压输入AC/DC110~240V |
|
|
无电压输入 (接点输入) |
接点接通最大电阻≤10KΩ(计数ON) |
|
接点断开最小电阻≥500KΩ(计数OFF) |
|
|
输入最大残余电压0.5V |
|
|
工作环境温度
|
-5~+40℃ |
|
储存温度
|
-25~+55℃ |
|
工作环境湿度
|
35~85%RH |
◆电气特点
|
绝缘阻抗 |
100MΩ DC(500V) |
|
耐压
|
AC2000V 50/60Hz 1分钟 |
|
抗干扰 |
IEC61000-4标准，等级3 |
|
振动 |
抗振动：10~50Hz(周期1分钟) 振幅0.75mm， X Y Z各1小时 误动作：10~50Hz周期1分钟)振幅0.5mm， X Y Z各10分钟 |
|
冲击 |
抗冲击：30G X Y Z各3次 误动作：10G X Y Z各3次 |

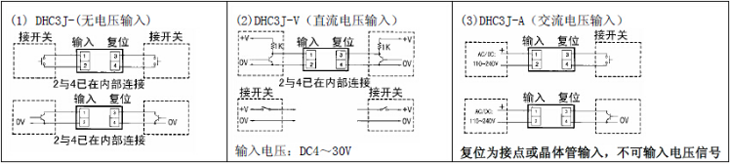

◆接线图

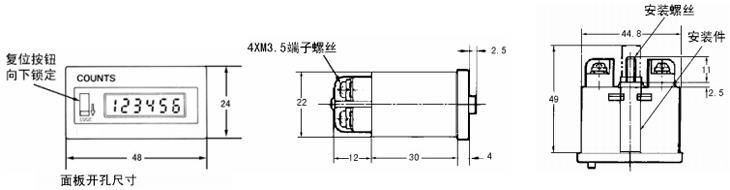

◆外型尺寸（mm）
◆注意事项
1.计数器的信号输入及复位输入的开关或电路应尽量靠近计数器的接线端子，使输入线尽量短。
2.DHC3J-6(8)AL为计数信号交流电压输入型，可输入AC/DC110V~240V电压，但该型的复位信号如接线图(3)只可输入接点信号，切不可输入电压信号，否则会使累时器烧毁，甚至会引起内部锂电池爆炸。
3.复位信号不应长时间接通，以免浪费内部电池。
4.接点输入应可靠，以免接点回跳引起误计数。
▲本产品内置锂电池，请勿加压变形或在100℃以上过热，以免引起锂电池破裂或烧毁。
